Description

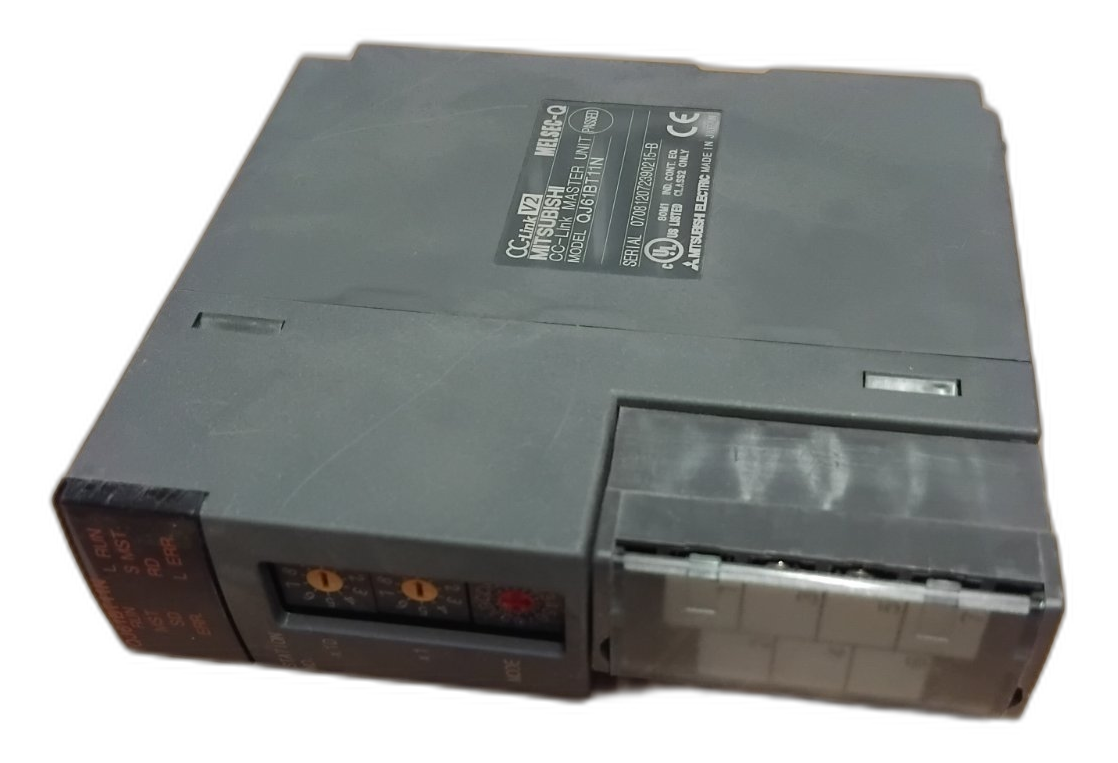

Mitsubishi Electric QJ61BT11N — Module maître/local CC-Link Version 2 de la gamme MELSEC-Q. Ce module permet l’intégration d’un réseau de terrain CC-Link (Control & Communication Link) haute vitesse dans une architecture automate modulaire série Q.
Gamme et positionnement
Appartient à la série MELSEC-Q de Mitsubishi Electric, gamme de modules réseau enfichables sur rack Q. Le suffixe QJ61BT11N désigne : Q = série Q, J61BT = module CC-Link, 11N = version améliorée compatible CC-Link V2.
Caractéristiques techniques principales
- Protocole : CC-Link Version 2 (rétrocompatible CC-Link V1)
- Modes de fonctionnement : Maître, Local, Standby Master (maître de secours)
- Vitesses de communication : 156 kbps, 625 kbps, 2,5 Mbps, 5 Mbps, 10 Mbps
- Nombre max. d’esclaves connectés : 64 stations (en mode V1) / jusqu’à 64 stations avec extension V2
- Points d’E/S distantes (CC-Link V2) : jusqu’à 8192 points d’entrées et 8192 points de sorties (mode étendu)
- Nombre max. de modules par rack Q : dépend de la configuration CPU (max. 1 module maître par réseau CC-Link)
- Alimentation : fournie par le rack MELSEC-Q via bus interne 5 VDC
- Connecteur réseau : bornier à vis 3 broches (DA, DB, DG) pour câble CC-Link blindé dédié
- DEL de diagnostic : RUN, ERR, SD, RD (transmission/réception)
- Normes : Conforme aux spécifications CC-Link Association
Applications types déclarées par le fabricant
- Réseau de terrain industriel pour contrôle distribué d’E/S distantes, variateurs de fréquence, capteurs intelligents et actionneurs
- Architecture maître-esclave pour lignes de production automatisées
- Transmission simultanée des données de contrôle et des informations de diagnostic
Compatibilité déclarée par le fabricant
- CPUs MELSEC-Q compatibles : Q02U, Q03UD, Q04UD, Q06UD, Q13UD, Q26UD et variantes UDEH/UDVCPU
- Racks MELSEC-Q série Q
- Esclaves CC-Link V1 et V2 certifiés CC-Link Association
