Description
Le LE4-206-AA201 est un module d’extension locale analogique Moeller (Klöckner-Moeller, aujourd’hui Eaton) destiné aux automates compacts de la gamme PS4. Il ajoute des voies analogiques à l’unité de base, sans passer par un réseau : le raccordement se fait par la nappe fournie, sur le connecteur d’extension locale.
Caractéristiques relevées sur l’appareil :
- 4 entrées analogiques en courant
- 2 sorties analogiques en courant
- Bornes repérées I0, I1, I2, I3 et 0VA pour les entrées, AO pour les sorties
- Température de service 0 à 55 °C
- Couple de serrage des bornes 0,6 à 0,8 Nm
- Marquages CE, UL, CSA et GOST
- Montage sur rail DIN, boîtier plastique
- Marquage constructeur LE4-206-AA2 sur l’étiquette, référence de commande LE4-206-AA201
La version AA1 de ce module travaille en tension, la version AA2 en courant : c’est celle-ci. Jusqu’à six extensions locales LE4 peuvent être ajoutées à une unité de base PS4.

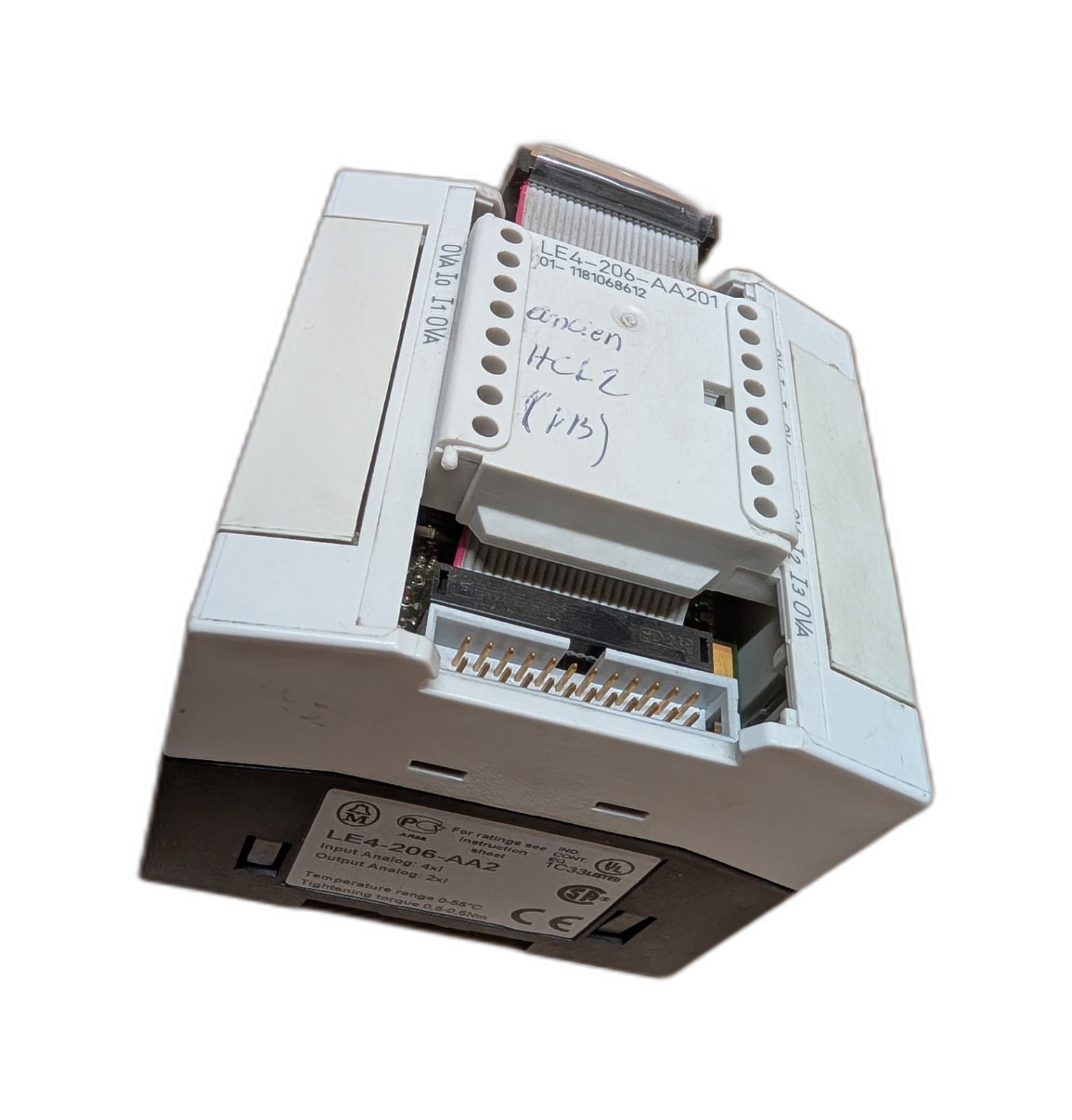

État : occasion, déposé d’installation. Capot d’accès au connecteur ouvert sur la photo. Une annotation manuscrite figure sur le dessus du boîtier. Photo contractuelle : le module livré est celui présenté.
