Description
La PB-DI03 est une carte fille (piggyback) de PEP Modular Computers, destinée aux calculateurs industriels modulaires de la marque. Elle apporte des voies d’entrées et de sorties isolées galvaniquement.

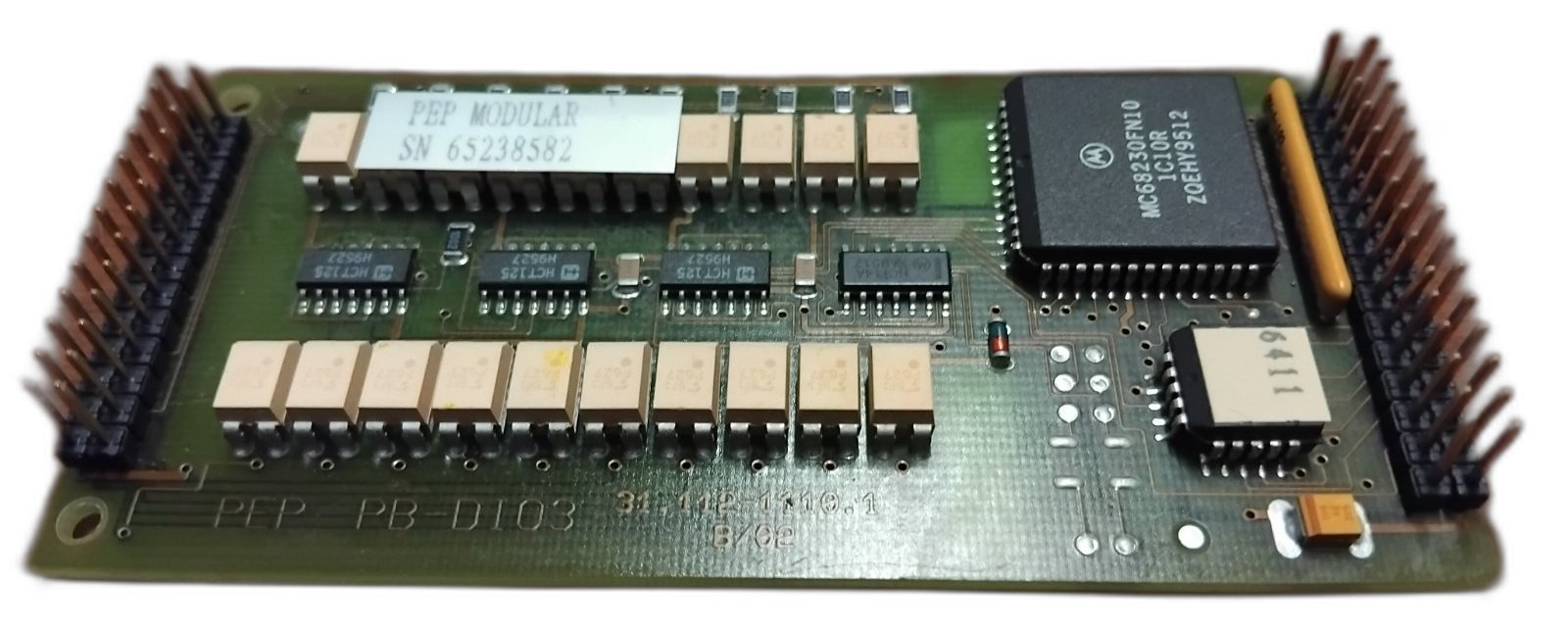

Ce que porte la carte :
- Sérigraphie constructeur PEP PB-DI03 31.112-1110.1 B/02
- Circuit Motorola MC68230FN10, interface parallèle et temporisateur (PI/T)
- Une vingtaine d’optocoupleurs assurant l’isolation des voies
- Buffers logiques 74HCT125 et 74HCT185
- Deux rangées de connecteurs à broches pour l’enfichage sur la carte mère
- Étiquette PEP MODULAR avec numéro de série
PEP Modular Computers, constructeur allemand racheté par Kontron, équipait les systèmes industriels aux formats VME et CompactPCI.
État : occasion, déposée d’installation. Photo contractuelle : la carte livrée est celle présentée.
