Description

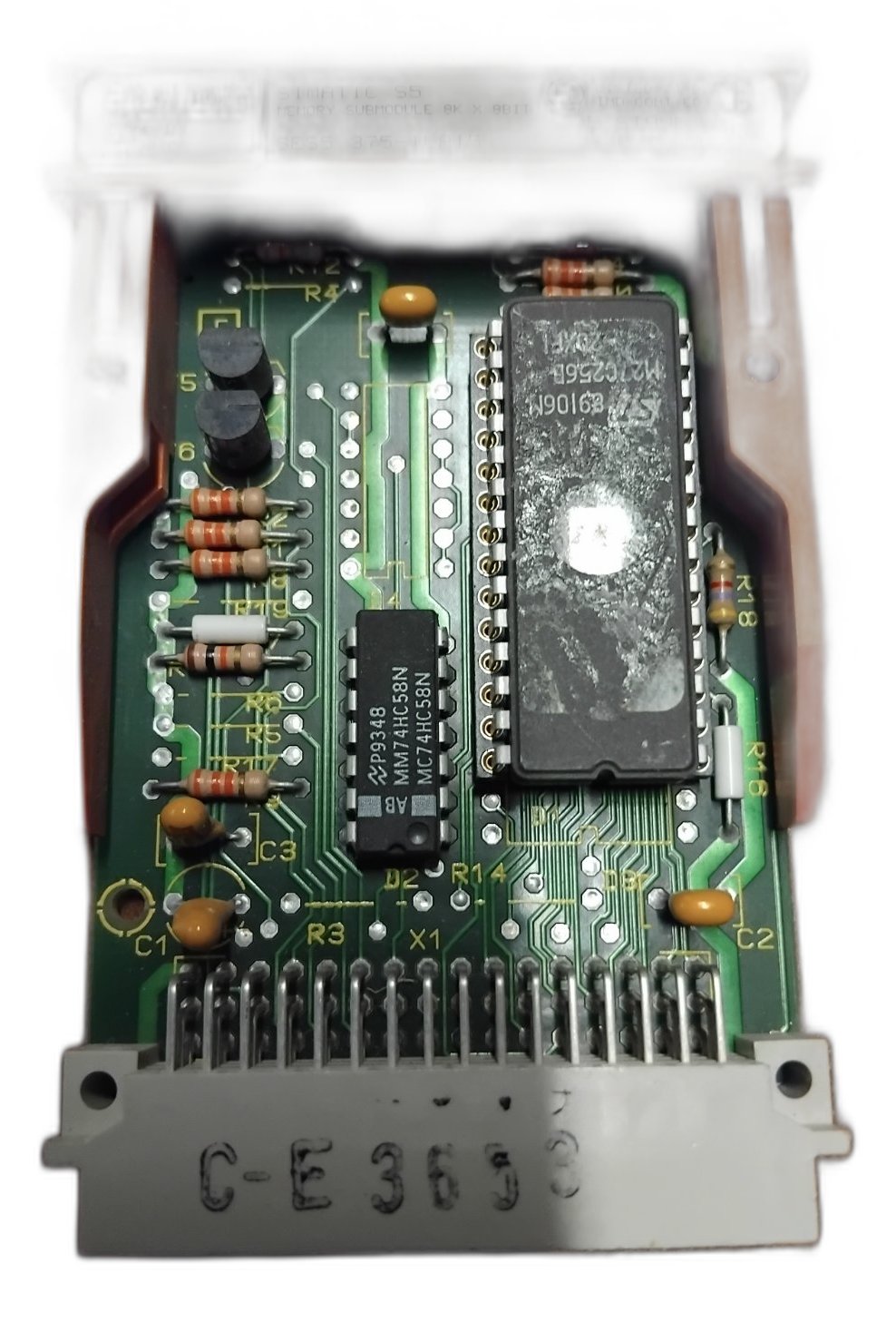

Le MM74HC58N est un circuit intégré logique de la famille 74HC (High-Speed CMOS) fabriqué par National Semiconductor (intégré depuis 2011 dans Texas Instruments). Il intègre deux portes AND-OR-INVERT (AOI) à 4 entrées dans un boîtier DIP-14 (Dual In-Line Package, 14 broches), traversant (through-hole).
Famille et logique :
- Famille logique : 74HC — CMOS haute vitesse, compatible TTL en entrée
- Fonction : Dual AND-OR-INVERT Gate — chaque section réalise la fonction logique /(A·B·C·D), soit deux sections indépendantes
- Équivalent fonctionnel : MC74HC58N (Motorola/ON Semiconductor)
Caractéristiques électriques principales :
- Tension d’alimentation (VCC) : 2 V à 6 V
- Tension d’entrée haute (VIH) : 3,15 V min (à VCC = 4,5 V)
- Courant de sortie : IOH = –4 mA / IOL = 4 mA (à VCC = 4,5 V)
- Temps de propagation typique : ~8 ns (à VCC = 5 V, CL = 50 pF)
- Température de fonctionnement : –40°C à +85°C (grade industriel)
- Consommation statique : très faible (µA), typique CMOS
- Immunité au bruit élevée, caractéristique de la famille HC
Boîtier et connectique :
- Boîtier : PDIP-14 (Plastic Dual In-Line, pas 2,54 mm)
- Nombre de broches : 14
- Montage : traversant (Through-Hole)
Applications types (déclarées par le fabricant) :
- Logique combinatoire dans systèmes de contrôle industriel et cartes de commande
- Décodage d’adresses, fonctions de sélection logique
- Remplacement direct des équivalents TTL 74LS58 avec faible consommation
- Systèmes embarqués, automates programmables ancienne génération, cartes CPU industrielles
