Description

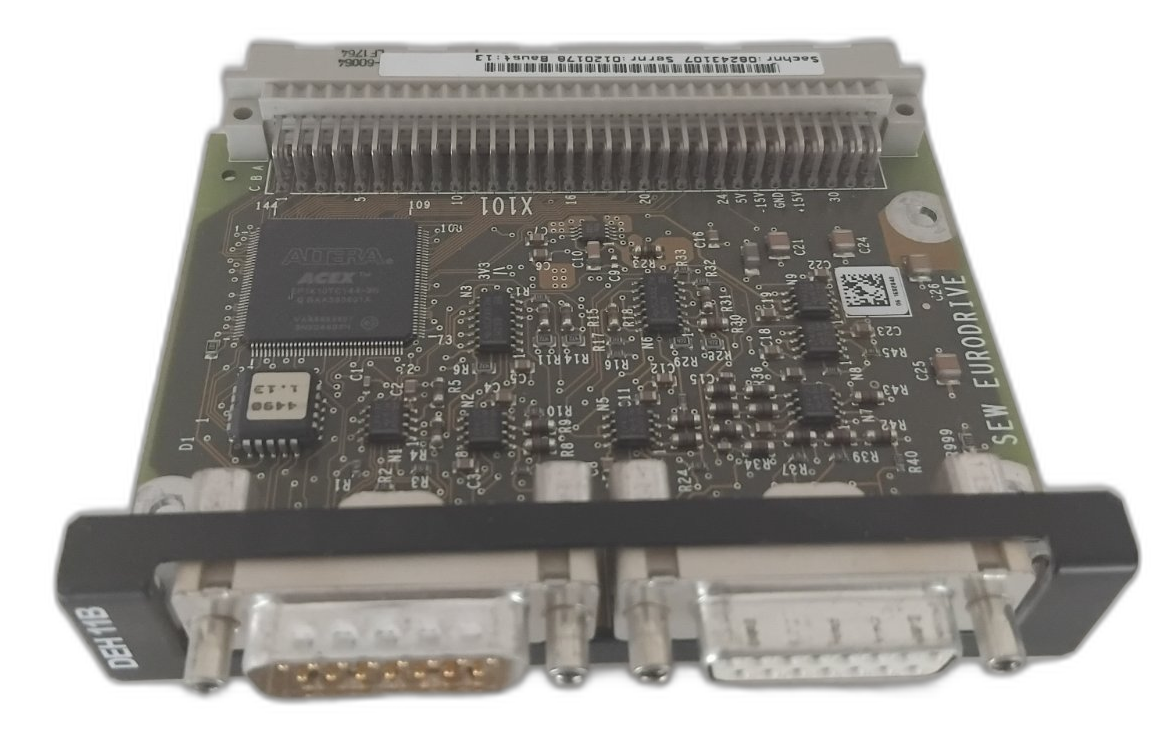

La SEW Eurodrive DEH11B est une carte option d’interface encodeur conçue pour les variateurs de fréquence de la gamme MOVIDRIVE B (séries MDX60B et MDX61B). Elle s’insère dans l’emplacement option dédié du variateur et étend ses capacités de régulation en ajoutant un retour de position et de vitesse haute résolution.
- Gamme compatible : MOVIDRIVE MDX60B / MDX61B
- Type d’encodeurs supportés : encodeurs incrémentaux HTL (5–30 V) et TTL (5 V)
- Fréquence d’entrée max : jusqu’à 300 kHz (TTL) / 100 kHz (HTL)
- Signaux : A, B, N (voies différentielles RS422 compatibles TTL)
- Alimentation encodeur : fournie par la carte (5 V / 24 V selon type)
- Connecteur : sub-D 15 points (X14)
- Application type : régulation de vitesse en boucle fermée, synchronisation d’axes, positionnement
- Montage : carte enfichable dans slot option du MOVIDRIVE B
Cette carte est référencée DEH11B dans la nomenclature SEW Eurodrive. Elle est documentée dans le manuel système MOVIDRIVE B (référence 11268926 / BA471). Référence fin de vie dans la gamme SEW, le MOVIDRIVE B ayant été remplacé par les générations ultérieures.
