Description

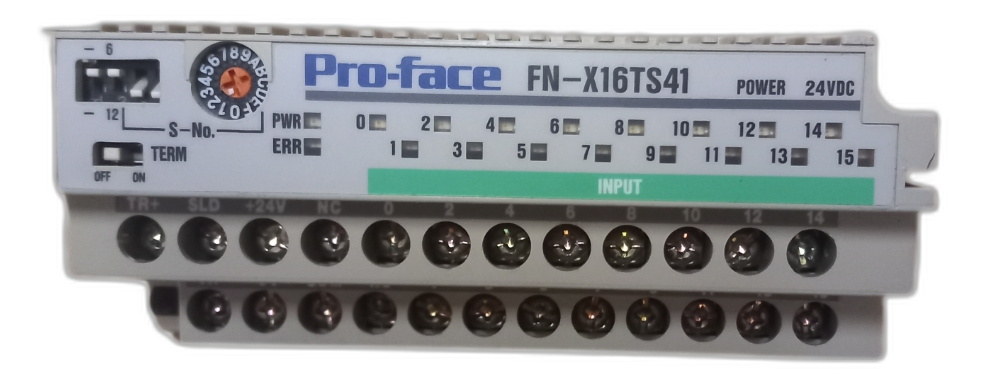

Le FN-X16TS41 est un module d’entrées tout-ou-rien (TOR) 16 voies de type Sink/Source, appartenant à la gamme Flex Network I/O de Pro-face (Digital Electronics Corporation). Il est conçu pour s’interfacer avec les terminaux graphiques (GLC) Pro-face supportant l’architecture Flex Network.
Caractéristiques techniques principales
- Nombre de points d’entrée : 16 voies TOR
- Type d’entrée : Transistor Sink/Source (NPN/PNP)
- Tension d’alimentation nominale : 24 V DC
- Plage de tension admissible : 20,4 V DC à 28,8 V DC
- Consommation électrique : 1,5 W maximum
- Dimensions (L x H x P) : 110 mm x 95 mm x 57 mm
- Gamme : Flex Network DIO Unit
Gamme Flex Network
La gamme Flex Network regroupe des modules d’entrées/sorties déportés conçus pour communiquer avec les GLC Pro-face via un bus propriétaire Flex Network. Les modules de la gamme incluent notamment : FN-X16TS41, FN-XY08TS41, FN-Y08RL41, FN-Y16SK41, FN-Y16SC41, FN-X32TS41, FN-XY16SK41, FN-XY16SC41.
Applications types
- Acquisition de signaux TOR issus de capteurs industriels (présence, fin de course, contacts secs…)
- Extension d’entrées pour terminaux graphiques Pro-face avec architecture Flex Network
- Automatisation de machines et lignes de production intégrant des GLC Pro-face
Compatibilité fabricant déclarée
- Compatible avec les GLC Pro-face supportant le bus Flex Network
- À utiliser conjointement avec le Flex Network DIO Unit User Manual disponible sur le site officiel Pro-face
