Description

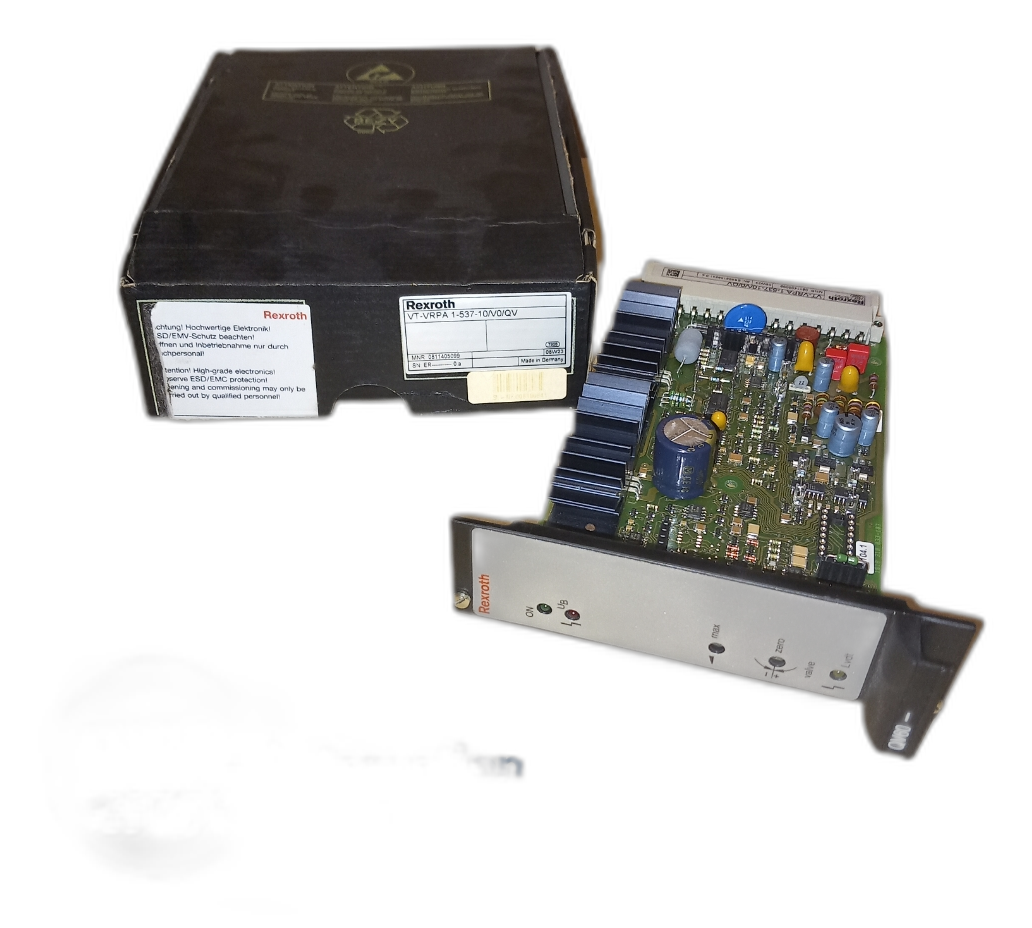

Bosch Rexroth VT-VRPA1-537-10/V0/QV — Carte amplificateur électronique proportionnel de la gamme VT-VRPA1 (série 1X), conçue pour le pilotage de vannes hydrauliques proportionnelles Rexroth.
Caractéristiques techniques
- Type : Master card — amplificateur analogique
- Tension d’alimentation : 24 V DC
- Courant solénoïde nominal : 3,7 A (code 537)
- Série : 1X (10)
- Variante client : V0
- Option QV : Vannes de débit (sans rampe intégrée)
- Entrée 1 : 0 … +10 V (signal de commande analogique)
- Signal d’entrée : plage 0-10 V ou 4-20 mA (selon configuration)
- Référence matériel Rexroth : 0811405099
- Montage : sur rail DIN
- Indication d’état : LEDs de signalisation
Gamme et applications
La série VT-VRPA1 est dédiée au pilotage des électrovannes proportionnelles hydrauliques Rexroth pour applications de régulation de pression et de débit en hydraulique industrielle. Cette carte assure la conversion du signal de consigne analogique en courant de commande précis pour le solénoïde de la vanne.
- Régulation de pression (vannes type DBET, DBEM…)
- Régulation de débit (vannes proportionnelles type QV)
- Applications machines-outils, presses, systèmes hydrauliques industriels
Références associées
- Numéro de pièce Rexroth : 0811405099
- Variante avec rampe : VT-VRPA1-537-1X/V0/PV (0811405102)
