Description

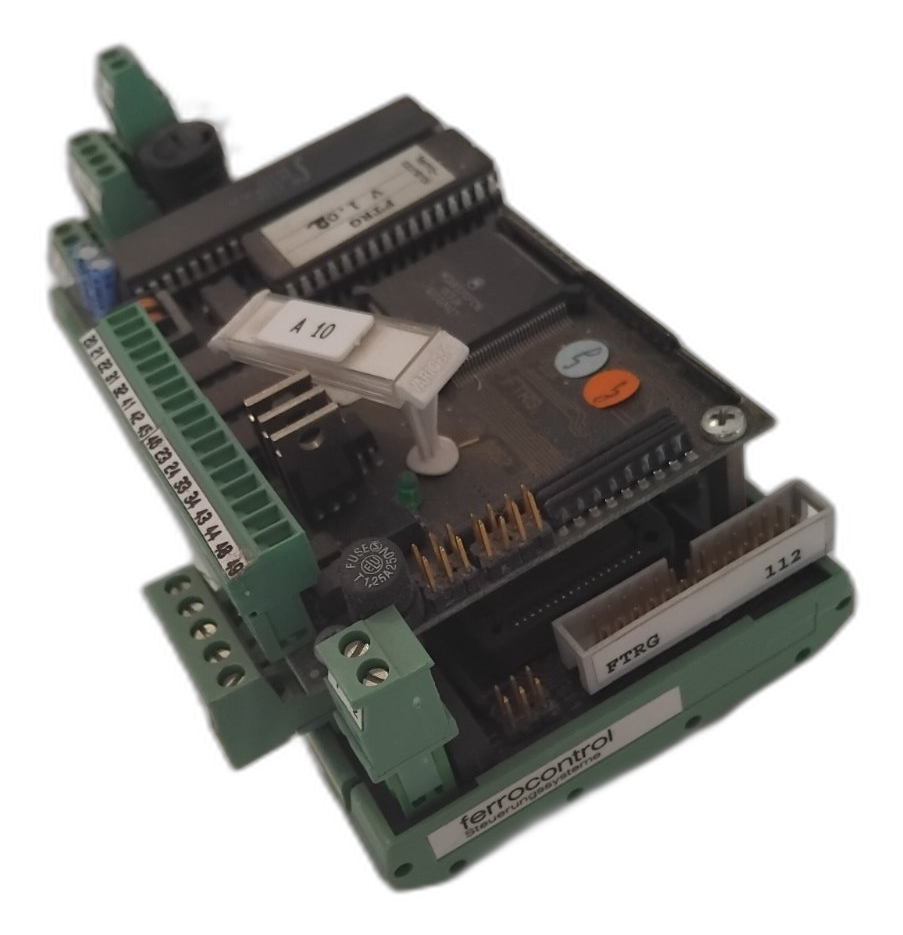

Module électronique Ferrocontrol (devenu Eckelmann FCS fin 2020) monté sur son support rail DIN d’origine, où est imprimé « ferrocontrol Steuerungssysteme ». Il appartient à la gamme des modules déportés du bus de terrain Ferrocontrol ABUS, utilisé sur machines à commande numérique.
Ce que porte la pièce :
- Connecteur ruban 26 points, du type par lequel le nœud de bus FBK3 dessert ses modules d’entrées/sorties.
- Microcontrôleur et EPROM sur support, étiquetée « FTRG V 1.0b » : le module est intelligent et son programme est propre à la machine.
- Bornier débrochable à vis dont les repères (21/22, 23/24, 31/32, 33/34, 41/42, 43/44) sont ceux de contacts de sortie, bornier d’alimentation 2 points et fusible temporisé 1,25 A.
- Repères d’installation « FTRG » et « 112 » aux deux extrémités du porte-repère du connecteur, et « A 10 » sur un porte-étiquette.
Réserve : aucune référence constructeur n’est imprimée sur la carte, le seul type lisible étant « FTRG ». Le catalogue de pièces Ferrocontrol répertorie à l’article 377138 un « Fieldbus temperature controller FBTRG », dans la même famille que les FBK3, FBUR, FB-IN16 et IOT8 : le rapprochement FTRG → FBTRG est probable, mais il reste une déduction. Le nombre « 112 » est un repère d’installation et n’appartient pas à la référence.
